小型无人机航磁测量系统
  • 小型无人机航磁测量系统

    本系统采用磁通门航磁测量系统作为系统核心,对航磁探测所需各项数据进行采集和汇总,同时通过飞行中不断采集所得数据。测量系统包含以下模块:数据收录采集模块,磁通门数据测量模块,高度计模块,北斗模块。

    联系我们

  • 应用领域 系统介绍 技术参数 应用实例 其它 支持与下载

    小型无人机航磁测量系统


    特征




    系统配置两个传感器


    定制航磁专用无人机平台


    数据记录在内部SD卡


    防止数据丢失功能的电源

    200 Hz采样率

    测量数据的时间戳

    集成北斗定位系统

    该套件包括一个内置双三轴磁通门的超轻传感器管,一个具有内部SD卡的数据记录器、充电电池和一个北斗定位系统。它适用于体积小,有效载荷小,从而飞行时间长的小型和中型测量无人机/无人驾驶飞机。
    根据无人机/无人机在操纵性和北斗精度方面的能力,调查套件可用于一般用途调查,与科学有关的磁性制图,勘探,关于隐藏矿物的研究,以及安全相关的操作。 其中可以包括对炸弹和弹药进行区域扫描,以及对侵入地区和营地进行预防性监视。

    数据记录器在空中连续记录。 之后,可以将数据下载到任何Windows®计算机,以进一步处理测量值。

    技术数据
    电源供应 11.1 V; 1,950 mAh Li-Ion可充电电池
    工作温度 -20°C to +50°C
    工作重量/含电池 0.78 kg / 0.91 kg
    整体功耗 500 mA
    传感器管尺寸 (W x D x H) 1,070 x 22 mm
    FGM3D/75 磁通门
    传感器的数量和方向 2件,水平放置,平行
    指定测量范围 ±75,000 nT
    传感器轴数 3

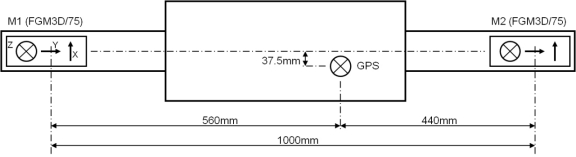

    传感器中心点间距 1,000 mm
    数据记录仪
    电源 50 mA
    传感器输入 内部有线
    用户界面 开/关+开启/停止按钮; LED状态灯
    测量模式 按下开始/停止键即记录
    采样频率 200 Hz
    内存 512 MB
    数据记录器尺寸 (W x D x H) 230 x 128 x 43/73 mm
    标准包
    MagDrone R3 传感器管, 2 件内置的 FGM3D/75 传感器,
    数据记录仪 (固定到管), 2 块电池, 壁式充电器
    坚固的外壳 (W x D x H) 1120 x 290 x 110 mm
    内置 GPS U Blox PAM-7Q
    外设 数据传输电缆(串行,串口到USB),
    电源插头,配件包,USB存储卡
    文件 证书,说明书,快速指南
    PC 软件 下载软件
    可选配件
    MAGNETO® Software 数据处理
    Computer 坚固耐用的笔记本电脑,用于下载和处理
    测量数据
