德国DMT便携式数字彩色岩心扫描仪
  • 德国DMT便携式数字彩色岩心扫描仪

    德国DMT公司第三代CoreScan3便携式数字彩色岩芯扫描仪第三代DMT彩色岩芯扫描仪及处理软件系统,是德国DMT公司研制和生产的、便携式的岩芯数字化成像,存储和分析系统。系统可对岩芯进行360度全方位的扫描,也可对岩芯切片,破碎岩芯和起伏不平的岩芯进行扫描,自动完成图像拼接和校正。图像为全彩图像,分辨率为10像素/mm(细节成像可达40像素/mm)。扫描软件和扫描数据的系统程序相匹配,并形成彩色岩芯分析图。各种分析结果,只需存储在一片光盘之中,可长期保存,且便于调用和交流。

    联系我们

  • 应用领域 系统介绍 技术参数 应用实例 其它 支持与下载
    德国DMT公司第三代CoreScan3
    便携式数字彩色岩芯扫描仪
    第三代DMT彩色岩芯扫描仪及处理软件系统,是德国DMT公司研制和生产的、便携式的岩芯数字化成像,存储和分析系统。
    系统可对岩芯进行360度全方位的扫描,也可对岩芯切片,破碎岩芯和起伏不平的岩芯进行扫描,自动完成图像拼接和校正。图像为全彩图像,分辨率为10像素/mm(细节成像可达40像素/mm)。扫描软件和扫描数据的系统程序相匹配,并形成彩色岩芯分析图。各种分析结果,只需存储在一片光盘之中,可长期保存,且便于调用和交流。
    第三代DMT彩色岩芯扫描仪,是岩芯管理上的一种革命。
    它不仅避免了建设岩芯库的大量投资,而且使岩芯管理变得十分简便,是地质学家不可缺少的现代化高科技装备。它使对岩芯的观察和研究提高到了一个全新的十分客观的水平。通过本设备对岩芯进行极高分辨率的数字化后,可以对这些岩芯开展全面地、细致地综合分析和研究,以及各种参数的统计处理。对于沉积学而论,可对沉积相、沉积物源、沉积环境等进行分析以及对有机物分布、含量和油储进行分析;对构造学而论,可对结构、构造、多期构造活动和变形等进行分析解释;对矿产资源而言,可对矿物成分、含量,成因和控矿条件等进行研究和分析。
    岩心现场高清扫描,数字化永久保存!

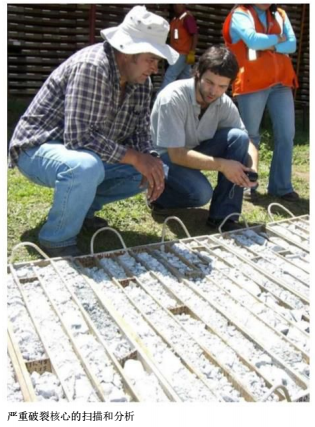

    可在现场对破碎岩芯进行整箱扫描,更大限度记录岩芯的原始状态
    仪器功能:
    ·岩芯矿物质含量计算
    ·颗粒分布检测(筛分曲线)
    ·破碎岩芯的结构分析专用程序
    ·根据钻探时的倾角和偏移,对钻孔进行重新定向
    ·对岩石深度进行匹配,辨别走向,倾角
    ·岩芯结构和岩相分析
    ·矿物质含量分析
    ·颗粒分布检测
    ·导出岩土力学参数(岩石质量指标)
    ·全球可在线读取岩芯图像
    ·可建立数字化岩芯资料存储库


    优点特点:
    ·扫描速度快,生产率高(扫描速度为20秒/米)
    ·机身一体化设计(除两个滚筒外)机器经久耐用
    ·100%防尘防水的照相机
    ·所有通电部件集中安置在一个隔离箱中,箱体充份防尘防水,保证安全使用。
    ·两个滚筒下有可轻松拆装地抽屉,用来收集岩石上携带的尘土和碎屑
    ·岩芯放置点和扫描灯之间的工作距离为70cm,减少了操作者处理岩芯活动的时间,从而降低了伤害
    ·图像质量:色彩饱和度高,色彩点分布均匀
    ·可扫描任何尺寸的岩芯箱。当岩芯箱尺寸小于105x64cm时,可扫描出一整张图片。5英尺的岩芯箱会被扫描成两张图片,分开的图片可以进行后期拼接。
    传统岩芯储存室虚拟的数字岩芯储存室
    应用:
    ·适用于任何取芯钻探工程
    ·石油,天然气,煤炭和矿床工业的勘探开采
    ·岩土沉积学调查
    ·科学钻探工程
    ·地热能工程的实地勘探
    ·放射性废弃物最终处理工程的实地勘探
    ·岩土技术应用的实地勘探,例如:铁路,公路线路工程
    ·可检测地质物理测量专用岩芯
    ·石油,天然气的地下存储设备的地质勘探
    工作原理
    扫描仪的高精度光路系统将岩心影响反射到扫描头,扫描头通过电子扫描的方式对岩心进行高精度的序列扫描扫描,配合岩心的转动,将数列扫描的点拼接成一幅高分辨率的岩心表面图像。
