三维激光扫描成像仪
  • 三维激光扫描成像仪

    5006EX 型型成像仪的问世,彻底改变了爆炸环境下的测量方式。5006Ex 型成像仪可用于多种环境下的测量,尤其是地下采矿和地下排水工程,5006Ex 型成像仪优点显著,不仅增加了安全性,提高了效率,同样减少了成本开支。

    联系我们

  • 应用领域 系统介绍 技术参数 应用实例 其它 支持与下载

    5006EX 型三维激光扫描成像仪(防爆)
    爆炸环境下最安全的测量仪器
    5006EX 型型成像仪的问世,彻底改变了爆炸环境下的测量方式。5006Ex 型成像仪可用于多种环境下的测量,尤其是地下采矿和地下排水工程,5006Ex 型成像仪优点显著,不仅增加了安全性,提高了效率,同样减少了成本开支。


    任务:
    ■ 完工资料
    ■ 安全检验
    ■ 事故和破损分析
    ■ 变形分析
    ■ 合约工程的验收检验任务
    ■ 体积计算和差异比较
    ■ 瓶颈分析
    ■ 地质岩石表面的勘测

    被欧洲防爆指令(ATEX)认证为 I 组(采矿) M2 类,以及II B 组第 2 类(其他行业)

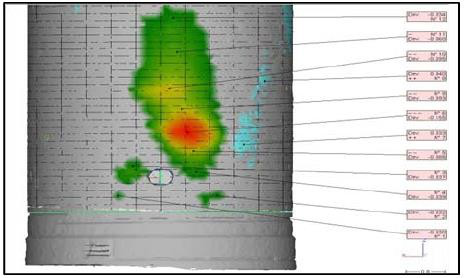

    发电厂烟气管道防变形监控

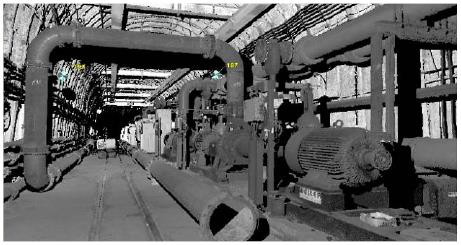

    地下煤矿泵站点云


    激光测试系统

    杂项

    尺寸及重量

    模 糊 间  隔 :79米
    最 小 范  围:0.4米
    分辨率范围:0.1毫米
    数据接口:以太网线
    数据存储:内部硬盘驱动器
    通讯接口:WLAN/以太网
    扫描仪(WxDxH)/重量:250 毫米 x414 毫米x395
                                                  毫米/30,6 千克
    三脚架高度/重量:约 800 毫米-1300 毫米/12千克

    光学收发机

    转向装置

    分辨率(像素/360°)      扫描时间

    激               光:可见
    激光安全等级:3R(EN 60825-1
    视线范围:360°
    分  辨  率:0.0018°
    精  确  度:±0,007°rms
    最大扫描速度:≤50rps
    预览分辨率:1,250         25 秒
    中等分辨率:5,000         1 分 40 秒
    高  分 辨 率:10,000       3 分 22 秒
    超高分辨率:40,000       26 分 40 秒




    地下煤矿泵站点云
