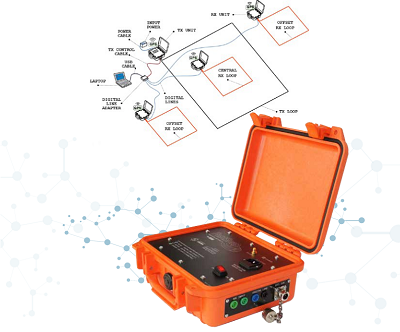

    超快速TEM瞬变电磁系统



    FastSnap 功能特点:


    ►结构紧凑,重量轻,坚固耐用,适合野外作业

    ►非常快关闭时间(25米回路1-2μs)

    ►非常高的采样频率,高达40MHz,具有卓越的早期分辨率

    ►1-4个接收机同时记录

    ►用于接地线路的高阻抗接收器输入(~3 MΩ)

    ►利用内置GPS接收器在TX和RX装置上进行GPS线同步

    ►30A标准发射机,可选50A,功率更高

    ►全波形数据采集,每个单独的记录道分别记录,以实现无与伦比的质量控制和后处理。

    ► 每个接收器都有双ADC-14位(快速)和24位(标准),以便在早期和后期时间内获得最佳分辨率。

    ►数据在采集过程中与所有相关定位信息一起直接存储在笔记本电脑上。


    应用:矿产勘查、地下水和盐度研究、岩土工程勘察、环境调查、采矿、油气和科学研究。

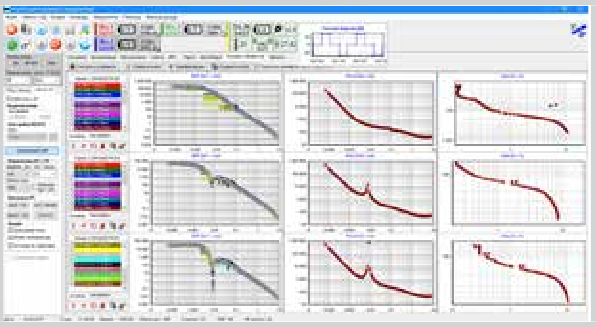

     TEM软件                                                                                                                                                                自动获取软件

    ►软件套件包含4个完全集成的程序,可在操作的各个方面实现无缝性能。                   完全控制所有采集参数

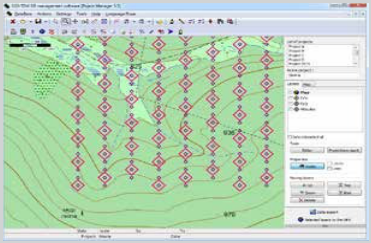

    ►GIS调查规划/数据库管理
    记录全波形数据
    ►使用注册卫星图像或等高线图进行设计调查
    高级示波器功能
    ►测量线可以是任何形状或上传的GPS轨迹
    自动记录GPS数据
    ►沿测量线自动生成循环坐标
    Tx和Rx的GPS位置实时可见
    ►可以为手持单元输出GPS坐标,用于Rx和Tx环角
    在现场快速处理数据
    ►导入和导出到ArcView和Manpinfo

    技术参数

    标准发射机

    输出 30 A标准发射器,可选50 A,更高的功率。
    开/关 时间 20,40,100,200,500,1000ms可以改变开关时间的比例:1:1,3:1和连续开启
    断开时间(增加) 25米环路为1-2μs,100米环路为2.5-4.5μs

    接收机
    配置  1-4个单独的接收器同时工作
    采样率 每个通道的最大采样频率为40MHz
    增益 高达280当量
    GPS 内置12通道GPS
    同步 GPS或电缆同步(如果GPS信号不可用)
    堆叠选项 用各种统计求和方法进行后处理。可在现场查看叠加效果,采集每个测深信号,直到屏幕上的信噪比合格为止。
    分辨率 2x ADC’s, 14bits(fast) 和24 bits(standard),内部硬件总和用于将14位ADC提高到22位分辨率
    窗口(Gates) 每个信号收集的原始数据多达14500个样,后处理中分配的时间门
    功能测量 Tx 电流,内部电池电压,增益,Tx和Rx GPS位置,Tx单元温度,可变采样频率记录的信号

    硬件

    外壳 派力肯箱体(加固塑料)
    操作温度 -40至+50摄氏度
    接收机 重:3.8Kg(含内置电池)
    体积:270x250x125mm
    发射机 重:7.1Kg(含内置电池)
    体积:400x330x175mm
